特长

• 可获广角的喷雾角度。
• 简单的构造、不易堵塞。
• 分离型可只更换喷嘴头。

用途

• 输送带、薄膜、集尘机板、玻璃板、板材等的洗净。
• 输送带、屋顶、槽等的冷却。
• 防火、放热、防臭、防尘。

材质

• 不锈钢、黄铜 • 树脂

广角扇形喷嘴的设计特点：

W系列广角扇形喷嘴能产生中等冲击力的广角扇形喷雾形状，喷出的液雾分布均匀，液滴大小中等。圆形喷孔、大而通畅的流道大大减少了阻塞现象。

W系列通用广角喷嘴还适用于空气与蒸汽的喷流。所有的喷嘴都提供精密加工的导流面，以便可靠、准确地控制偏转角和喷雾角度。

W 系列通用广角喷嘴是用坚固的棒材精细制造的，具有外管道螺纹入口接头。

不同压力、流量、角度不同喷雾效果

广角扇形喷嘴的一般应用：

水帘；防火；胶片冲洗；冷却传送带；喷流空气净化器板。

广角扇形喷嘴的性能数据：

空气和蒸汽

流量代码	额定喷孔孔径 (mm)	空气流量(升/分钟)				蒸气流量(升/分钟)				喷距150mm覆盖范围
		0.7巴	1.5巴	3巴	3.5巴	0.7巴	1.5巴	3巴	3.5巴	0.7巴	1.5巴
0.50	0.61	4.5	6.4	10.5	11.6	0.16	0.23	0.37	0.41	51	127
0.75	0.71	6.2	9.1	14.7	16.7	0.23	0.33	0.53	0.6	64	140
1	0.84	9.6	13.7	22	25	0.34	0.49	0.8	0.9	76	152
1.5	1.04	15.3	22	36	40	0.54	0.78	1.3	1.5	89	165
2	1.17	19.3	28	45	51	0.68	1.0	1.6	1.8	102	190
2.5	1.32	27	37	60	71	0.95	1.3	2.1	2.5	102	190
3	1.45	31	47	77	85	1.1	1.7	2.7	3.0	127	203
4	1.65	40	57	85	108	1.4	2.0	3.1	3.9	127	228
5	1.85	54	76	124	139	1.9	2.7	4.5	5.0	152	267
7.5	2.31	79	117	189	210	2.9	4.2	6.8	7.6	152	267
10	2.64	110	159	255	290	3.9	5.7	9.2	10.4	178	279
15	3.28	181	260	420	475	6.5	9.3	15.0	17.1	178	305
20	3.76	225	325	520	590	8.0	11.6	18.8	21	216	368
30	4.57	320	465	760	850	11.6	16.8	27	30	216	394

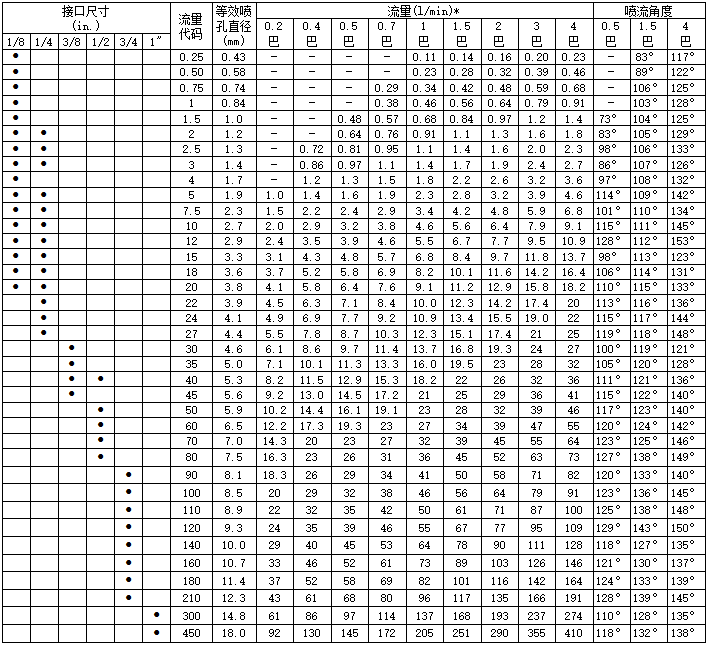

液体

接口尺寸(in.)						流量代码	额定喷孔孔径 (mm)	空气流量(升/分钟)									喷流角度
1/8	1/4	3/8	1/2	3/4	1	流量代码	额定喷孔孔径 (mm)	0.2巴	0.3巴	0.5巴	0.7巴	1巴	1.5巴	2巴	3巴	4巴	0.5巴	1.5巴	4巴
●						0.25	0.41					0.11	0.14	0.16	0.20	0.23		83°	117°
●						0.50	0.61					0.23	0.28	0.32	0.39	0.46		89°	122°
●						0.75	0.71				0.29	0.34	0.42	0.48	0.59	0.68		106°	125°
●						1	0.84				0.38	0.46	0.56	0.64	0.79	0.91		109°	128°
●						1.5	1.0			0.48	0.57	0.68	0.84	0.97	1.2	1.4	73°	108°	125°
●	●					2	1.2			0.64	0.76	0.91	1.1	1.3	1.6	1.8	83°	113°	129°
●	●					2.5	1.3		0.62	0.81	0.95	1.1	1.4	1.6	2.0	2.3	98°	122°	133°
●	●					3	1.4		0.75	0.97	1.1	1.4	1.7	1.9	2.4	2.7	86°	112°	126°
●						4	1.7		1.0	1.3	1.5	1.8	2.2	2.6	3.2	3.6	97°	123°	132°
●	●					5	1.9	1.0	1.2	1.6	1.9	2.3	2.8	3.2	3.9	4.6	114°	128°	142°
●	●					7.5	2.3	1.5	1.9	2.4	2.9	3.4	4.2	4.8	5.9	6.8	101°	119°	134°
●	●					10	2.6	2.0	2.5	3.2	3.8	4.6	5.6	6.4	7.9	9.1	115°	133°	145°
●	●					12	2.9	2.4	3.0	3.9	4.6	5.5	6.7	7.7	9.5	10.9	128°	139°	153°
●	●					15	3.3	3.1	3.7	4.8	5.7	6.8	8.4	9.7	11.8	13.7	98°	113°	123°
●	●					18	3.6	3.7	4.5	5.8	6.9	8.2	100	116	14.2	16.4	106°	120°	131°
●	●					20	3.8	4.1	5.0	6.4	7.6	9.1	11.2	12.9	15.8	18.2	110°	122°	133°
	●					22	4.0	4.5	5.5	7.1	8.4	10.0	12.3	14.2	17.4	20	113°	125°	136°
	●					24	4.1	4.9	6.0	7.7	9.2	10.9	13.4	15.5	18.9	22	115°	131°	144°
	●					27	4.4	5.5	6.7	8.7	10.3	12.3	15.1	17.4	21	25	119°	135°	148°
		●				30	4.6	6.1	7.5	9.7	11.4	13.7	16.7	19.3	24	27	100°	110°	121°
		●				35	5.0	7.1	8.7	11.3	13.3	16.0	19.5	23	28	32	105°	118°	128°
		●	●			40	5.3	8.2	10.0	12.9	15.3	18.2	22	26	32	36	111°	126°	136°
		●				45	5.6	9.2	11.2	14.5	17.2	21	25	29	36	41	115°	130°	140°
			●			50	6.0	10.2	12.5	16.1	19.1	23	28	32	39	46	117°	131°	140°
			●			60	6.5	12.2	15.0	19.3	23	27	33	39	47	55	120°	134°	142°
			●			70	7.1	14.3	17.5	23	27	32	39	45	55	64	123°	137°	146°
			●			80	7.5	16.3	20	26	31	36	45	52	63	73	127°	138°	149°
				●		90	8.0	18.3	22	29	34	41	50	58	71	82	120°	133°	140°
				●		100	8.4	20	25	32	38	46	56	64	79	91	123°	136°	145°
				●		110	8.8	22	27	35	42	50	61	71	87	100	125°	138°	148°
				●		120	9.3	24	30	39	46	55	67	77	95	109	129°	143°	150°
				●		140	10.3	29	35	45	53	64	78	90	111	128	118°	127°	135°
				●		160	11.1	33	40	52	61	73	89	103	126	146	121°	130°	137°
				●		180	11.5	37	45	58	69	82	100	116	142	164	124°	133°	139°
				●		210	12.3	43	52	68	80	96	117	135	166	191	128°	139°	145°
					●	300	14.7	61	75	97	114	137	167	193	235	275	110°	128°	135°
					●	450	17.9	92	112	145	172	205	250	290	355	410	118°	132°	138°

广角扇形喷嘴尺寸表：

广角扇形喷嘴资料：点击下载

广角扇形喷嘴的订购信息：
