特长

• 由喷嘴轴心偏心的喷射形状。
• 可消除因多个喷嘴并排时的喷洒液积存。
• 不需要喷嘴的斜方配置。

用途

• 钢板、钢片、形钢等的冷却。
• 蚀刻液、油、润滑剂、糊液、防虫剂、除草剂、水溶液等的散布。
• 钢板、钢片、过滤器、毛毯、晒网等的洗净。

材质

• 不锈钢
• 黄铜

窄角扇形喷嘴的设计特点：

通用窄角扇形喷嘴的特点是能产生具有高冲击力的窄角扇形喷雾。这种喷嘴产生的喷雾分布均匀，滴滴大小中等。 V系列通用窄角扇形喷嘴喷雾形状边缘界定十分清楚。 V系列通用窄角扇形喷嘴带有外管道螺纹接头整体设计。大而流畅的通道大程度地减少了阻塞现象。V系列窄角扇形喷嘴经精细工艺加工而成的导流平面提供了均匀的、高冲击力喷雾形状。

不同压力、流量、角度不同喷雾效果

窄角扇形喷嘴应用

在造纸厂，窄角扇形喷嘴能用于冲洗贮木场的沉砂桶

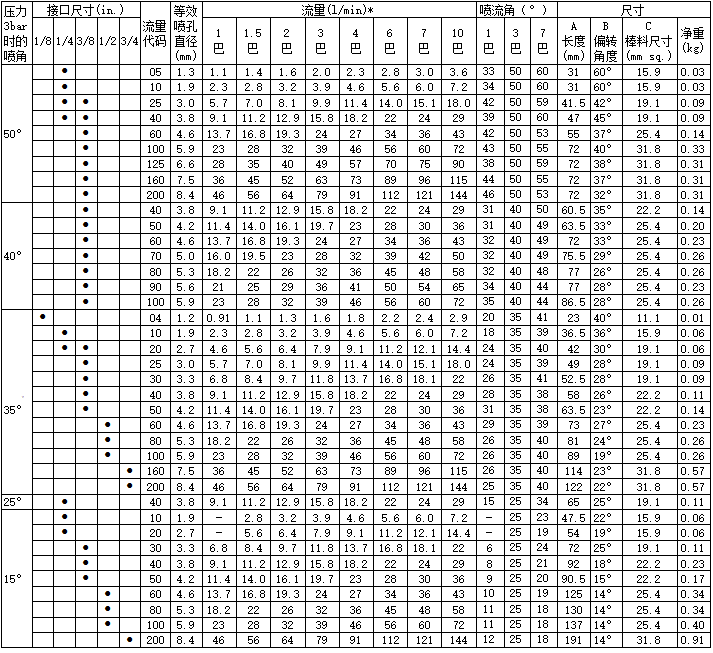

窄角扇形喷嘴的性能数据：

喷流角度 (3巴)	流量代码	接口尺寸(in.)					额定喷孔孔径 (mm)	流量(升/分)								喷流角度			尺寸			净重 (kg)
喷流角度 (3巴)	流量代码	1/8	1/4	3/8	1/2	3/4	额定喷孔孔径 (mm)	1巴	2巴	3巴	4巴	5巴	6巴	7巴	10巴	1巴	3巴	7巴	A(mm)	B偏转角度	C方形棒材尺寸（mm）	净重 (kg)
50°	5010		●				2.0	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2	34°	50°	60°	31	60°	15.9	0.03
	5025		●	●			2.8	5.7	8.1	9.9	11.4	12.7	14.0	15.1	18.0	42°	50°	59°	41.5	42°	19.1	0.09
	5040		●	●			3.6	9.1	12.9	15.8	18.2	20	22	24	29	39°	50°	60°	47	45°	19.1	0.09
	5060			●			4.8	13.7	19.3	24	27	31	33	36	43	42°	50°	53°	55	37°	25.4	0.14
	50100			●			6.0	23	32	39	46	51	56	60	72	43°	50°	55°	72	40°	31.8	033
	50125			●			6.7	28	40	49	57	64	70	75	90	38°	50°	59°	72	38°	31.8	0.31
	50160			●			7.5	36	52	63	73	82	89	96	115	44°	50°	55°	72	37°	31.8	0.31
	50200			●			8.3	46	64	79	91	102	112	121	144	46°	50°	53°	72	32°	318	031
40°	4040			●			3.6	9.1	12.9	15.8	18.2	20	22	24	29	31°	40°	50°	60.5	35°	22.2	0.14
	4050			●			4.0	11.4	16.1	19.7	23	25	28	30	36	31°	40°	49°	63.5	33°	25.4	0.20
	4060			●			4.4	13.7	19.3	24	27	31	33	36	43	32°	40°	49°	72	33°	25.4	0.23
	4070			●			5.2	16.0	23	28	32	36	39	42	50	32°	40°	49°	75.5	29°	25.4	0.26
	4080			●			5.2	18.2	26	32	36	41	45	48	58	32°	40°	48°	77	26°	25.4	0.26
	4090			●			5.6	21	29	36	41	46	50	54	65	34°	40°	44°	77	28°	25.4	0.23
	40100			●			6.0	23	32	39	46	51	56	60	72	35°	40°	44°	86.5	28°	25.4	0.26
35°	3504	●					1.2	0.9	1.3	1.6	1.8	2.0	2.2	2.4	2.9	20°	35°	41°	23	40°	11.1	0.01
	3510		●				2.0	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2	18°	35°	39°	36.5	36°	15.9	0.06
	3520		●	●			2.8	4.6	6.4	7.9	9.1	10.2	11.2	12.1	14.4	24°	35°	40°	42	30°	19.1	0.06
	3525			●			2.8	5.7	8.1	9.9	11.4	12.7	14.0	5.1	18.0	24°	35°	39°	49	28°	19.1	0.09
	3530			●			3.2	6.8	9.7	11.8	13.7	15.3	16.7	18.1	22	26°	35°	41°	52.5	28°	19.1	0.09
	3540			●			3.6	9.1	12.9	15.8	18.2	20	22	24	29	28°	35°	38°	58	26°	22.2	0.11
	3550			●			4.0	11.4	16.1	19.7	23	25	28	30	36	31°	35°	38°	63.5	23°	22.2	0.14
	3560				●		4.4	13.7	19.3	24	27	31	33	36	43	29°	35°	39°	73	27°	25.4	0.23
	3580				●		5.2	18.2	26	32	36	41	45	48	58	26°	35°	40°	81	24°	25.4	0.26
	35100				●		6.0	23	32	39	46	51	56	60	72	26°	35°	40°	89	19°	25.4	0.26
	35160					●	7.6	36	52	63	73	82	89	96	115	26°	35°	40°	114	23°	31.8	0.57
	35200					●	8.3	46	64	79	91	102	112	121	144	25°	35°	40°	122	22°	31.8	0.57
25°	2540		●				3.6	9.1	12.9	15.8	18.2	20	22	24	29	15°	25°	34°	65	25°	19.1	0.1
15°	1510		●				2.0	2.3	3.2	3.9	4.6	5.1	5.6	6.0	72		15°	23°	47.5	22°	15.9	006
	1520		●				2.8	4.6	6.4	7.9	9.1	10.2	11.2	12.1	14.4		15°	19°	54	19°	15.9	0.06
	1530			●			3.2	6.8	9.7	11.8	13.7	15.3	16.7	18.1	22	6°	15°	24°	72	25°	19.1	0.11
	1540			●			3.6	9.1	12.9	15.8	18.2	20	22	24	29	8°	15°	21°	92	18°	22.2	0.23
	1550			●			4.4	11.4	16.1	19.7	23	25	28	30	36	9°	15°	20°	90.5	15°	22.2	0.17
	1560				●		4.8	13.7	19.3	24	27	31	33	36	43	10°	15°	19°	125	14°	25.4	0.34
	1580				●		5.2	18.2	26	32	36	41	45	48	58	11°	15°	18°	130	14°	25.4	0.34
	15100				●		6.0	23	32	39	46	51	56	60	72	11°	15°	18°	137	14°	25.4	0.40
	15200					●	8.3	46	64	79	91	102	112	121	144	12°	15°	18°	191	14°	31.8	0.91

窄角扇形喷嘴资料：点击下载

窄角扇形喷嘴的订购信息：
